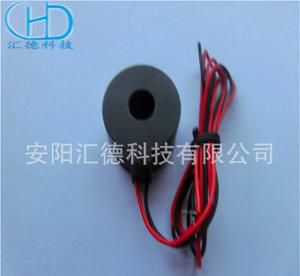

穿芯式电流互感器无一次绕组，若厂家有标识侧按照标识，若没有标识可做极性试验认可。穿入电流的上端极性是否与S1的极性为同名端。S1和S2为二次绕组的两个接线端，S1为首端、S2为末端，电流互感器的二次侧需有一点接地，S2末端接地即可。

穿芯式互感器,它的一次电流和二次电流的比等于一次匝数和二次匝数比的反比;我们就说你这个互感器,穿芯1匝,变比为500/5;穿芯2匝，变比250/5;一次电流/二次电流=500/5=100/1=二次匝数/一次匝数(二次匝数为100匝);穿芯2匝，二次匝数/一次匝数=100/2=一次电流/二次电流，二次电流是5A，可以算出一次电流是250A;也就是说穿芯匝数改变了，你使用的变比就改变了，但互感器本身没有变，它的二次匝数没有变，还是100匝;另外一种算法是：一次电流×穿芯匝数=穿芯1匝时的一次电流(这里250A×2=500A)如果铭牌上**大只写150/5，那么表示这个互感器一次侧(穿过互感器的那根线)只能充许不超过150安的电流通过，如果超过可能烧坏互感器。但实际应用中可能一次侧的电流不一定都刚好满足150安这个电流条件，但是可以通过换算得到150安电流感应这个要求，比如75/5、50/5、30/5。150/5就是说一次侧的电流是150安，二次输出5安，变比就是150除以5等于30倍，75/5、50/5、30/5以此类推。75要穿2圈;50穿3圈;30要穿5圈。也就是说二次侧要满足输出5安电流这个条件则必需一次侧要有150安的电流感应，如果一次侧只有75安，则穿二圈后75*2就满足了一次侧150安电流的感应了，其它的也是以此类推。

互感器使用说明电流互感器保护准确级在旧标准中标注为“3”、“C”、“D”、“B”分别表示“过流保护”、“差”、“动”、“保护”。GB1208-1997规定：保护用电流互感器的准确级，以该准确级在额定准确限值一次电流下的**大允许复合误差的百分数标称，其后标以字母“P”表示保护，标准准确级为5P和10P。例如5P15表示额定准确限值一次电流值为15倍额定一次电流值时，其复合误差不大于5%。电压互感器保护准确级在旧标准中标注为“3B”或“6B”，其中“3”“6”表示电压误差限值的百分数，“B”表示保护。GB1208-1997规定：保护用电压互感器的准确级，以该准确级5%额定电压到额定电压因数相对应的电压范围内**大允许电压误差的百分数标称，其后标以字母“P”表示保护，标准准确级为3P和6P，其中3、6分别表示电压误差限值3%、6%。怎样选择电流互感器？（1）额定一次侧电流应在运行电流的20%～120%范围内。（2）电流互感器的额定一次电压和运行电压相同。（3）注意使二次侧负载所消耗的功率不超过电流互感器的额定容量，否则电流互感器的准确等级将下降。（4）根据系统的供电方式，选择使用电流互感器的台数和不同的接线方式。（5）根据测量的目的和保护方式的要求，选择电流互感器的准确等级。电流互感器的准确等级分几种？其**大误差是多少？答：电流互感器按其准确度可分为五级，即0.2、0.5、1、3、10，各级电流互感器的**大误差见表。各种等级电流互感器的适用范围如下:0.2级的用于精密测量;0.5～1级的用于配电盘电流表和电力表;计量表用0.5级;3级一般用继电保护;10级的用于非精密测量。

电流互感器变比的选择一般电流互感器变比为：*/5,少数为*/1*为电流互感器一次电流,就是你要选择的数字，二次电流5A是固定的，意思是把实际电流变为5A的电流。比如你实际电流为75A那么你就可以选择100/5的电流互感器，如果你的实际电流是100A那么你就可以选择150/5的电流互感器，总之?不能小于你的实际测量电流（也就是你要给哪里装电流互感器，就要知道那里的电流是多少），?一定不要小于你测试的电流，但也不能比实际电流大的太多，一半控制在实际电流的1.5陪就行。还有个简单的办法，看你要装的电流互感器的上端或者下端有没有空气开关，如果有，看空气开关是多少A的，比如：空气开关为200A，那你就选择200/5的电流互感器.

电流互感器的作用是将电力系统的一次大电流变换成与其成正比的二次小电流，然后输入到测量仪表、继电保护及自动装置中。其构成及工作特点如下：1、一次匝数少，二次匝数多用于电力系统中的电流互感器，其一次绕组通常是一次设备的进、出导线，只有1匝或2匝;其二次匝数却很多。如：变比为1250/1的电流互感器，其一次为1匝，二次匝数有1250匝。2、铁芯中工作磁密很低，系统故障时磁密大正常运行时，电流互感器铁芯中工作磁密很低，其一次与二次保持安匝平衡。当系统故障时，由于故障电流很大，二次电压很高，励磁电流增大，铁芯中磁密急剧升高，甚至使铁芯饱和。3、高内阻，电流源正常工况下，铁芯中的磁密很低，励磁阻抗很大，而二次匝数很多。从二次侧看进去，其阻抗很大。负载阻抗与电流互感器的内阻相比，可以忽略不计，故负载阻抗的变化对二次电流的影响不大，可称之为电流源。4、需要二次负载小(相对电压互感器)电流互感器的二次负责如果很大，运行时其二次电压很高，励磁电流必然增大，从而使电流变换的误差增大。特别是在系统故障时，电流互感器一次电流可能达额定电流的数十倍，致使铁芯饱和，电流变换误差很大，不满足继电保护的要求，甚至使保护误动。5、二次回路不得开路电流互感器的二次回路不得开路。如果在运行中二次回路开路，二次电流消失，去磁作用也随之消失，铁芯中的磁密很高;又由于二次匝数特多，二次电压会很高，有时可达数千伏，危及二次设备及人身安全。
